Характеристики и описание
Технические характеристики | Рабочее давление | |
110 бар | 160 бар1 | |
Максимальное усиление зажима | 3000 кгс | 4500 кгс |
Вертикальный ход зажима | 200 мм | |
Диаметры бурового инструмента | 63.5...168 мм | |
127...219 мм | ||
Максимальное усилие подъёма | 5000 кгс | 8000 кгс |
Максимальное усилие задавливания | 7000 кгс | 10000 кгс |
Угол разворота | 20±2° | |
1. Необходимо настроить предохранительный клапан линии насоса НШ-10 на 160 бар. 2. Штока зажимов изготавливаются для одного из двух возможных диапазонов на выбор. |
Необходим для экономии человеческих ресурсов и упрощению спуско-подъемных операции и монтаж обсадных колонн. Диаметры зажима в
зависимости от модели от 63,5 до 377 мм.

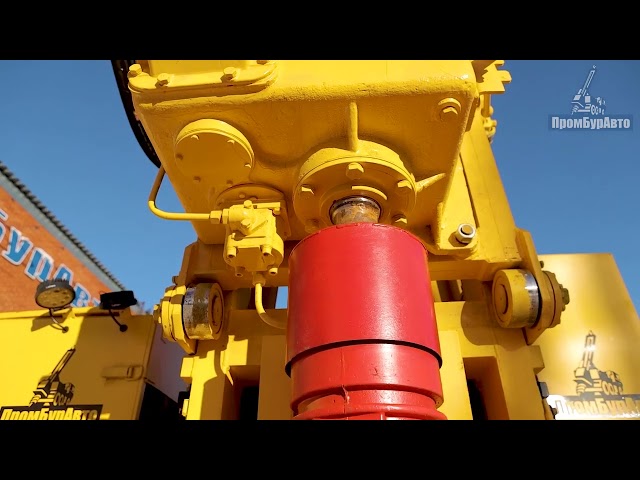

ТЗГ-3 объединяет в себе две функции - гидравлический зажим и подъём/задавливание бурового инструмента. Включает в себя домолнительный модуль, отвечающий за функцию гидравлического разворота.
Монтируется к нижней части мачты. Управление осуществляется с пульта бурильщика.
Привод осуществляется от линии насоса НШ-10 раздаточной коробки буровой установки.
